攝像機報警輸入輸出如何接線？

在安防監控系統中，攝像機的報警輸入輸出功能是實現聯動報警的重要組成部分。通過正確接線，可以將攝像機與其他安防設備（如報警器、傳感器、燈光等）連接起來，實現自動觸發報警、錄像或其他聯動操作。本文將詳細介紹攝像機報警輸入輸出的接線方法，幫助您正確配置和使用這一功能。

報警輸入輸出的基本概念

在了解接線方法之前，首先需要明確報警輸入輸出的基本概念：

1. 報警輸入（Alarm Input）
報警輸入接口用于接收外部設備的信號，例如紅外探測器、門磁傳感器或煙霧報警器等。當這些設備檢測到異常時，會向攝像機發送觸發信號，攝像機可以根據預設規則執行相應的操作，如啟動錄像、發送報警通知等。

2. 報警輸出（Alarm Output）
報警輸出接口用于控制外部設備，例如警燈、警笛或繼電器等。當攝像機檢測到異常（如移動偵測觸發）時，可以通過報警輸出接口向外部設備發送信號，從而觸發聯動操作。

接線前的準備工作

在接線之前，需要做好以下準備工作：

1. 確認攝像機的接口類型
不同品牌和型號的攝像機，其報警輸入輸出接口可能有所不同。常見的接口類型包括接線端子（如Phoenix端子）和RJ45接口。請仔細閱讀攝像機的用戶手冊，確認接口類型和引腳定義。

2. 準備工具和材料

(1) 剝線鉗：用于剝開電纜外皮。

(2) 螺絲刀：用于固定接線端子。

(3) 電纜：建議使用屏蔽電纜，以減少信號干擾。

(4) 萬用表：用于測試線路連通性。

3. 了解外部設備的信號類型
報警輸入輸出通常支持干接點（無電壓信號）或濕接點（有電壓信號）。在接線前，需確認外部設備的信號類型是否與攝像機兼容。

報警輸入接線方法

報警輸入的接線通常用于連接傳感器或其他報警設備。以下是具體步驟：

1. 確認接口定義

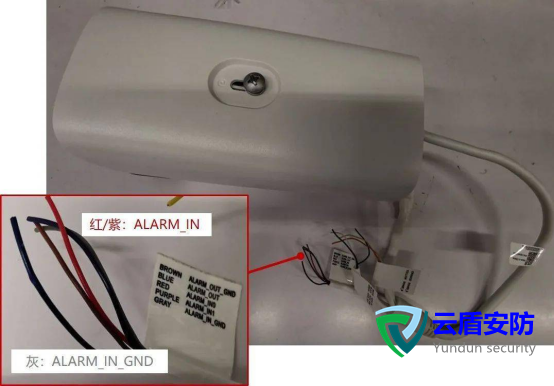

找到攝像機的報警輸入接口，通常標有“Alarm In”或“DI”（Digital Input）。接口一般包括以下引腳：

(1) GND（地線）：用于連接信號地。

(2) IN（信號輸入）：用于接收外部設備的觸發信號。

2. 連接傳感器設備

(1) 將傳感器的信號線連接到攝像機的“IN”引腳。

(2) 將傳感器的地線連接到攝像機的“GND”引腳。

(3) 如果傳感器需要外部供電，請確保其電源與攝像機兼容。

3. 測試連接
使用萬用表測試線路是否連通，并檢查攝像機是否能正確接收傳感器的觸發信號。

報警輸出接線方法

報警輸出的接線通常用于控制外部設備，如警燈或繼電器。以下是具體步驟：

(1) 確認接口定義
找到攝像機的報警輸出接口，通常標有“Alarm Out”或“DO”（Digital Output）。接口一般包括以下引腳：

(2) GND（地線）：用于連接信號地。

(3) OUT（信號輸出）：用于向外部設備發送控制信號。

1. 連接外部設備

(1) 將外部設備的信號線連接到攝像機的“OUT”引腳。

(2) 將外部設備的地線連接到攝像機的“GND”引腳。

(3) 如果外部設備需要外部供電，請確保其電源與攝像機兼容。

2. 測試連接
使用萬用表測試線路是否連通，并檢查攝像機是否能正確控制外部設備。

注意事項

1. 電源匹配
在接線時，確保外部設備的電源與攝像機兼容，避免因電壓不匹配導致設備損壞。

2. 信號干擾
使用屏蔽電纜，并盡量縮短接線長度，以減少信號干擾。

3. 安全操作
在接線前，務必關閉攝像機和其他設備的電源，避免觸電或短路。

4. 功能配置
接線完成后，需登錄攝像機的管理界面，配置報警輸入輸出的觸發規則和聯動操作。

結語

攝像機的報警輸入輸出功能是實現安防系統聯動的重要環節。通過正確接線和配置，可以將攝像機與其他安防設備無縫集成，提升系統的整體性能和響應速度。希望本文的詳細介紹能夠幫助您順利完成報警輸入輸出的接線工作，為您的安防監控系統提供更強大的功能支持。如果在操作過程中遇到問題，建議參考攝像機的用戶手冊或咨詢專業技術人員。
