綜合布線系統中，網線（如超五類、六類）的布線標準、水晶頭接法（T568AT568B）及測試方法是什么？
在信息化時代，網絡已成為人們工作和生活中不可或缺的部分，而綜合布線系統則是構建穩定網絡的基石。網線作為綜合布線系統中的重要傳輸介質，其性能和布線質量直接影響網絡傳輸?shù)乃俣取⒎€(wěn)定性和可靠性。超五類、六類網線憑借出色的性能，在各類場景中廣泛應用。同時，水晶頭的正確接法以及網線的精準測試，也是保障網絡暢通的關鍵環節。接下來，我們將深入探究超五類、六類網線的布線標準、水晶頭接法及測試方法。
一、超五類、六類網線的布線標準
（一）超五類、六類網線概述
超五類網線全稱為超五類非屏蔽雙絞線（UTP），是五類線的升級版，主要用于 1000Mbps 網絡連接，能支持 100 米距離內的千兆以太網傳輸 。它的線芯采用優質無氧銅，絕緣層采用聚乙烯材料，具有低煙無鹵、阻燃等特性，且在串?dāng)_、衰減和信噪比等方面的性能比五類線有顯著提升。
六類網線即六類非屏蔽雙絞線，相較于超五類網線，其性能更為優越，適用于 1Gbps 以上的高速網絡傳輸，支持 10G 以太網傳輸距離達 55 米（屏蔽六類線可達 100 米）。六類網線內部增加了十字骨架結構，將四對線分別置于十字骨架的四個凹槽內，保持線對之間的相對位置穩定，有效減少線對間的串?dāng)_，同時其線芯更粗，傳輸性能更強。
（二）布線環境要求
1. 溫度與濕度：網線布線環境的溫度應保持在 -20℃ 至 60℃之間，相對濕度控制在 20% - 80%。過高或過低的溫度可能導致網線外皮老化、變硬或變脆，影響使用壽命；濕度過高易引發網線受潮，造成信號衰減和傳輸故障。例如，在地下室等潮濕環境布線時，需做好防潮措施，可使用防水線槽或線管保護網線。
2. 電磁干擾防護：網線應遠離強電磁干擾源，如變壓器、電動機、微波爐等。強電磁干擾會導致網線傳輸?shù)男盘柺д妫绊懢W(wǎng)絡質量。當無法避免與電力線平行布線時，網線與電力線之間應保持至少 30 厘米的間距；若交叉布線，應盡量垂直交叉，以減少電磁干擾。
（三）布線施工規范
1. 線纜敷設：在敷設網線時，應避免線纜過度彎曲、打結和拉伸。超五類和六類網線的最小彎曲半徑一般為線纜外徑的 4 倍，過度彎曲會破壞線芯結構，增加信號傳輸損耗。例如，在墻角轉彎處，需使用大弧度彎頭進行引導。同時，線纜應整齊排列，避免相互纏繞，可采用線槽或線管進行固定和保護。
2. 線纜標識：每根網線兩端都應做好清晰準確的標識，標注線纜的用途、走向、房間編號等信息。規范的標識有助于后期的網絡維護和故障排查，避免因標識不清導致誤操作。例如，在機房配線架上，可使用標簽打印機打印帶有編號和文字說明的標簽，粘貼在網線端口和配線架對應的位置。
3. 鏈路長度控制：根據標準，永久鏈路的長度不應超過 90 米，信道長度不應超過 100 米。過長的鏈路會導致信號衰減過大，無法滿足網絡傳輸要求。若實際布線距離超過標準長度，可使用網絡交換機、光纖收發器等設備進行信號中繼或轉換。
二、水晶頭接法（T568A 和 T568B）
（一）T568A 和 T568B 標準線序
T568A 標準線序從左到右依次為：綠白、綠、橙白、藍、藍白、橙、棕白、棕；T568B 標準線序從左到右依次為：橙白、橙、綠白、藍、藍白、綠、棕白、棕。兩種標準的區別在于 1、3 線和 2、6 線的位置互換，在實際應用中，兩種標準均可使用，但在同一網絡中應保持一致，否則可能出現網絡連接問題。
（二）水晶頭接法步驟
1. 準備工具和材料：需要準備的工具包括網線鉗、剝線刀，材料為超五類或六類網線、RJ45 水晶頭。確保工具完好無損，水晶頭質量合格。
2. 剝線：使用剝線刀在網線一端距離端頭約 2 - 3 厘米處，輕輕旋轉一周，剝?nèi)ゾW(wǎng)線外皮，注意不要損傷內部線芯。剝?nèi)ネ馄ず螅煽吹剿膶ο嗷ダp繞的線芯。
3. 排線序：將四對線芯逐一解開并拉直，按照選定的 T568A 或 T568B 標準線序排列整齊。排列時要確保線芯緊密平行，不留空隙。
4. 剪線：將排列好的線芯盡量并攏，使用網線鉗將線芯端頭剪齊，保留長度約 1.2 - 1.5 厘米，確保線芯端頭整齊且長度一致。
5. 插入水晶頭：拿起 RJ45 水晶頭，將有金屬觸點的一面朝上，開口朝向自己，把剪齊的線芯小心插入水晶頭內，直至線芯頂?shù)剿ь^的頂端，確保每根線芯都與水晶頭的金屬觸點良好接觸。
6. 壓線：將插入線芯的水晶頭放入網線鉗的壓線槽內，用力握緊網線鉗，使水晶頭的金屬觸點緊緊壓入線芯，完成一端水晶頭的制作。重復以上步驟，制作網線另一端的水晶頭。
（三）直通線與交叉線制作
1. 直通線：兩端水晶頭都按照 T568B 標準（或都按照 T568A 標準）制作的網線稱為直通線。直通線常用于計算機與交換機、路由器、集線器等設備之間的連接，是最常見的網線連接方式。
2. 交叉線：一端按照 T568A 標準，另一端按照 T568B 標準制作的網線稱為交叉線。交叉線主要用于相同設備之間的連接，如計算機與計算機、交換機與交換機等，但隨著網絡設備自動協商功能的普及，交叉線的使用場景逐漸減少。
三、網線的測試方法
（一）使用測線儀測試

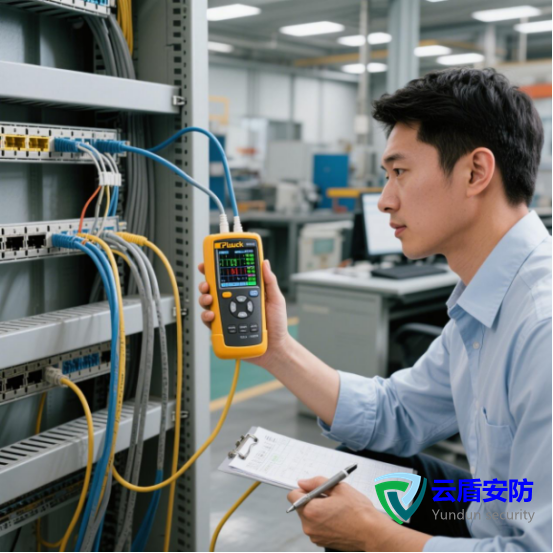

1. 連接測線儀：將制作好的網線兩端分別插入測線儀的發射器和接收器對應的 RJ45 接口。確保插入牢固，避免因接觸不良影響測試結果。
2. 啟動測試：打開測線儀電源開關，通常測線儀會自動開始測試。部分測線儀可能需要按下測試按鈕才能啟動測試。
3. 觀察測試結果：正常情況下，測線儀發射器和接收器上的指示燈會按照 1 - 8 的順序依次閃爍，表示網線 8 芯全部連通且線序正確。若某個指示燈不亮，說明對應的線芯存在斷路問題；若指示燈閃爍順序混亂，則表示線序錯誤；若有多個指示燈同時亮起或閃爍異常，可能存在短路問題。例如，發射器的 1 號燈亮起時，接收器的 1 號燈也應亮起，若接收器的 1 號燈不亮，說明該線芯未連通。
（二）使用網絡設備測試
1. 連接網絡設備：將網線一端連接到計算機的網卡接口，另一端連接到交換機、路由器等網絡設備的端口。
2. 查看網絡連接狀態：在計算機上查看網絡連接狀態，若網絡連接正常，任務欄的網絡圖標應顯示為已連接，且可獲取到正確的 IP 地址。若網絡連接異常，可嘗試重新插拔網線、重啟網絡設備或計算機，若問題仍未解決，可能是網線存在故障。
3. 進行網絡傳輸測試：在計算機上打開網絡瀏覽器，訪問一些網站，或使用文件傳輸工具向網絡中的其他設備傳輸文件，測試網絡傳輸速度和穩定性。若傳輸速度過慢或頻繁出現斷連現象，可能是網線質量不佳或布線存在問題。
（三）使用專業網絡測試儀測試
專業網絡測試儀如福祿克網絡測試儀，具有更強大的功能和更高的測試精度，可對網線進行更全面的性能測試，包括線纜長度、衰減、近端串?dāng)_、回波損耗等參數。使用專業網絡測試儀時，需按照儀器的操作手冊進行設置和測試，測試結果以詳細的數據報告形式呈現，便于技術人員準確判斷網線的性能和質量。
超五類、六類網線的布線標準、水晶頭接法及測試方法是綜合布線系統中的重要知識。嚴格遵循布線標準，掌握正確的水晶頭接法，并運用合適的測試方法，能夠確保網線布線質量，為穩定高速的網絡傳輸提供堅實保障。隨著網絡技術的不斷發展，綜合布線系統也在持續演進，我們需要不斷學習和更新知識，以適應新的技術需求和應用場景。
