如何快速測出線纜斷點在哪里
摘要：
在現代網絡和通信環境中，線纜的正常連接至關重要，但線纜斷裂或損壞的問題時常發生，尤其是在數據中心、辦公樓以及大型建筑的布線系統中。當網絡中出現連通性故障時，如何快速找到線纜的斷點成為了網絡維護人員需要掌握的一項重要技能。本文將介紹多種常用的線纜斷點檢測方法，從傳統的手動排查到現代化的智能檢測工具，為讀者提供一套全面、有效的線纜故障排查方案，確保線纜問題能被迅速定位與修復，減少網絡停機時間。
一、線纜斷點的常見原因
在進行線纜檢測前，首先要了解線纜斷點可能的原因。線纜的斷裂通常是由于以下幾種原因導致的：
1. 物理損傷：由于外力作用（如拉扯、壓迫、彎曲）造成的線纜外護層破損或內部導線斷裂。
2. 磨損老化：長時間使用、環境惡劣等因素導致線纜的老化，進而引起斷裂。
3. 接觸不良：插頭、插座或配線架等接點處接觸不良，可能會導致信號不穩定，甚至斷開。
4. 電磁干擾：高電壓設備或強電磁場可能對線纜產生干擾，導致信號丟失或傳輸中斷。
當網絡出現無法連接或信號不穩定時，迅速排查線纜斷點是保證網絡正常運行的關鍵。
二、傳統的線纜故障排查方法
1. 目視檢查法
最直接的方法是通過目視檢查線纜的外觀，查看是否有明顯的外部損傷，如彎折、破損、接頭松動等。雖然這種方法簡單，但它的局限性也非常明顯——無法發現隱藏在內部的斷點或損壞。
適用情況：
(1) 確認線纜外觀是否有損傷。
(2) 檢查連接頭、插座和插頭是否松動。
2. 搖動法
如果目視檢查沒有發現明顯問題，可以通過輕輕搖動線纜，特別是在兩端連接處，觀察是否有信號間歇或完全丟失的情況。這可以幫助確定故障是否與線纜的連接部位有關。
適用情況：
線纜在某些位置容易接觸不良時。
3. 替換法
如果懷疑某一條線纜出現故障，可以嘗試將其替換為一根已知正常的線纜，看是否能恢復網絡連接。雖然這種方法簡單直觀，但對于大規模布線的環境來說，效率較低，且不能準確定位斷點的位置。
適用情況：
確定是否為單根線纜問題。
三、使用專業工具檢測線纜斷點
隨著技術的發展，市面上出現了各種專業的線纜測試工具，能夠快速定位斷點或故障的位置。以下是幾種常見且高效的線纜測試工具：
1. 線纜測試儀（Cable Tester）
線纜測試儀是一種常見的檢測工具，能夠測試線纜的通斷情況及線序是否正確。該工具通常由發射端和接收端組成，通過在兩端發送信號并檢測信號返回，判斷線纜是否完整。
功能：能夠檢測線纜的開路、短路、接地等問題。
使用方法：將測試儀連接到線纜的兩端，通過儀器的顯示屏查看線纜的狀態。如果測試儀指示信號不通過，則說明線纜存在故障。
優點：
(1) 操作簡單，適用于各種類型的線纜（如網絡線、電話線、同軸電纜等）。
(2) 可以快速判斷線纜是否存在斷點或接觸不良的問題。
2. 線纜追蹤器（Cable Tracer）
線纜追蹤器通常用于定位地下、墻壁內等隱蔽位置的線纜故障。它由信號發生器和接收器組成，能夠通過發射特定的信號，找到信號的路徑并檢測斷點位置。
功能：能夠追蹤線纜路徑、檢測信號中斷的位置。
使用方法：將信號發生器連接到線纜的一端，接收器沿著線纜路徑移動，當接收器檢測到信號時，可以幫助定位斷點的具體位置。
優點：
(1) 可用于長距離、隱蔽位置的線纜故障定位。
(2) 精確定位斷點，尤其適合復雜的網絡布線環境。

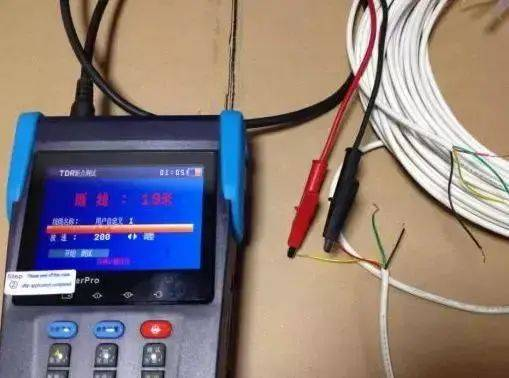

3. 網絡診斷工具（例如網線測試儀、TDR測試儀）
針對網絡線纜（如以太網線）故障，可以使用網絡診斷工具，例如網線測試儀或TDR（時域反射儀）測試儀。這些工具不僅可以檢測線纜的斷點，還可以測量線纜的長度、延遲、損耗等性能參數。
功能：可精確測量線纜的長度、阻抗、傳輸速率，并幫助定位斷點。
使用方法：將TDR測試儀連接到線纜的兩端，它會發送一個電信號并分析信號的反射時間，從而確定線纜的狀態和斷點的位置。
優點：
(1) 高度精確，適用于需要檢測多個參數的復雜環境。
(2) 可以顯示斷點的精確距離，幫助快速定位問題。
4. 網速測試儀（Speed Test）
通過使用網速測試儀來檢查設備與交換機或路由器之間的連通性，也能間接反映出線纜是否存在問題。如果速度異常，可能是線纜出現故障的一個信號。
功能：測試設備與網絡之間的連接速度。
使用方法：通過網速測試儀檢查設備到網絡的連接速度，如果速度遠低于預期，可能是線纜出現故障。
優點：
較為簡便，適用于快速判斷問題所在。
四、其他技巧與建議
1. 定期檢查與維護
定期檢查線纜、端口和設備的連接狀況，特別是在設備搬動或線路更改后，應進行全面的檢查。這樣可以預防線纜老化或磨損引發的故障。
2. 合理布線
線纜布線時應避免過度彎曲、拉扯或壓迫，確保布線整齊有序，避免線纜在使用過程中受到損傷。同時，應避免將線纜與電源線或其他高電壓電纜并行布置，以免引發電磁干擾。
3. 標記線纜
在布線時，給每根線纜做標記，以便日后檢修時可以快速識別每根線的用途與位置，避免誤操作或誤斷。
五、總結
快速定位線纜斷點是一項需要技巧和工具的工作。傳統的目視檢查、搖動法和替換法雖然簡單，但無法高效、精確地找到問題所在。在使用專業的線纜測試儀、線纜追蹤器、網絡診斷工具等工具后，故障定位變得更加精準與高效。通過合理的布線、定期檢查與維護，不僅能減少線纜斷裂的發生，還能有效提高網絡的穩定性和可靠性。掌握這些線纜故障排查技巧，對于網絡工程師和運維人員來說，是提升工作效率和保障網絡運行的重要技能。
